中山拉丝机的结构装置与应用

2022-01-05 1927

  直接无捻拉丝机和无捻粗纱拉丝机分别由卷绕机头、排线安置、排线离行安置、换筒安置、油雾滑腻安置、气动安置、喷雾安置、机头制动安置构成。机头主轴和机头本体的接合部分接纳锥面体啮合定位,对峙机头扭转精度。

  机头组织为离心涨块式,由机头本体、涨块、涨块键、压力弹簧、机头前盖、机头后盖构成。整个机头的材质均接纳铝合金和不锈钢材料。机头高速扭转时在离心力的好处下涨块将绕丝筒支持起来,纤维则缠绕在绕丝筒表面。当缠绕结束机头中断滚动时,离心力磨灭涨块自在落下即可卸筒。

  拉丝机螺旋钢丝排线轴的行动分为扭转行动和来去行动:扭转行动由排线电机经由同步皮带传动来实现,来去行动由伺服电机经由同步皮带、滚动丝杠组件、直线轴承传动来实现。来去挪动的行程在50~200毫米之间,窜改两个限位传感器的地位可以或许调解来去挪动的行程。

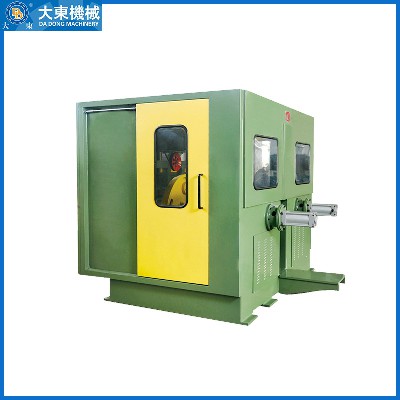

中山拉丝机

  无捻粗纱拉丝机排线器离行安置的好处一是使排线器在卷绕劈头时向机头方向挪动,二是在卷绕过程当中跟着时间的延伸和丝饼厚度的增长,使排线器慢慢向右挪动,使排线钢丝与丝饼表面层的间距对峙固定,从而包管丝饼内外层张力不同。

       文章源自:中山拉丝机   http://www.zsdadongjx.com
